Hvorfor holder min stødsprinkler op med at rotere? Årsager og rettelser

Det korte svar: Hvorfor din stødsprinkler holder op med at rotere

En slagsprinkler holder op med at rotere primært pga utilstrækkeligt vandtryk, en tilstoppet dyse, en beskadiget eller slidt deflektorarmsfjeder, snavs fastgjort i drivmekanismen eller et fastlåst drejeleje . I de fleste tilfælde er rettelsen ligetil og kræver ingen specialværktøj. At forstå præcis, hvilken komponent der har fejlet, vil spare dig tid, penge og frustrationen ved at se din græsplæne tørre ud, mens du fejlfinder blindt.

Slagsprinklere - nogle gange kaldet impulssprinklere - fungerer efter et smukt simpelt mekanisk princip. Vand kommer ud af dysen under tryk, rammer en vægtet deflektorarm, skubber den til side, og en fjeder klikker den tilbage. Det gentagne stød roterer sprinklerhovedet trinvist rundt om dets bue. Når et af disse trin går i stykker, stopper hele rotationen. Afsnittene nedenfor gennemgår hver kendt fejltilstand i detaljer sammen med de specifikke trin til at diagnosticere og rette hver enkelt.

Hvordan en stødsprinkler faktisk fungerer

Inden man diagnosticerer problemer, hjælper det at forstå mekanikken på spil. En typisk slagsprinkler består af følgende nøglekomponenter:

• Dyse: Styrer flowhastigheden og sprøjtemønsteret. Normalt messing eller plastik, der spænder fra 3/32 tommer til 5/32 tommer i diameter.
• Deflektorarm (hammerarm): Et hængslet håndtag med en lille deflektorvinge, der opsnapper vandstrømmen. Armen er fjederbelastet, så den vender tilbage efter hvert slag.
• Forår: Lagrer energi, når deflektorarmen skubbes til side og frigiver den for at snappe armen tilbage i strømmen, hvilket frembringer den "påvirkning", der driver rotationen.
• Drejeleje (bøsning): Det centrale roterende led, hvorpå hovedet drejer. Typisk lavet af messing eller polymer.
• Kørehalsbånd (buestop): Justerbare tapper, der begrænser og definerer rotationsbuen - typisk indstillet hvor som helst fra 25° til 360°.
• Riser og base: Det gevindskårne indløb forbinder til din vandforsyning, og stigrøret hæver hovedet over græstørven.

Hver rotationscyklus involverer vandstrålen, der rammer deflektorvingen, skubber armen udad mod fjederen, hvorefter fjederkraften returnerer armen med momentum nok til at skubbe hovedet en brøkdel af en grad. Over hundreder af cyklusser i minuttet giver dette jævn rotation. Hvis fjederen er for svag, armen for stiv eller vandtrykket for lavt, lykkes armen enten ikke med at vende tilbage hurtigt nok eller leverer ikke den nødvendige impuls til overhovedet at bevæge hovedet.

Lavt vandtryk: Den mest almindelige synder

Den hyppigste årsag til, at en stødsprinkler holder op med at rotere, er utilstrækkeligt vandtryk . De fleste stødsprinklere er vurderet til at fungere mellem 30 og 50 PSI (pund pr. kvadrattomme) . Når trykket falder til under ca. 25 PSI, har vandstrålen ikke kraft nok til at skubbe deflektorarmen til side med tilstrækkelig energi. Armen kan flagre svagt eller slet ikke bevæge sig, og hovedet forbliver frosset i én stilling.

Tegn på, at pres er problemet

• Sprinkleren sprøjter vand, men hovedet bevæger sig næsten ikke eller roterer meget langsomt.
• Flere sprinklere på samme zone fungerer alle dårligt på samme tid.
• Ydeevnen forbedres mærkbart, når færre sprinklerhoveder kører samtidigt.
• Naboer eller andet husholdningsinventar bruger vand på samme tid.

Sådan kontrolleres og rettes trykproblemer

Sæt en simpel trykmåler - tilgængelig for under $15 i enhver byggemarked - til en slangesmæk nær din sprinklerzone. Kør zonen og aflæs det dynamiske (strømmende) tryk. Hvis den lyder under 30 PSI, har du et trykproblem. Almindelige årsager og løsninger omfatter:

• For mange hoveder pr. zone: Reducer antallet af aktive hoveder, eller opdel zonen i to separate zoner.
• Delvis lukket forsyningsventil: Find din hovedvandingsafspærring, og sørg for, at den er helt åben. En ventil, der kun er 75 % åben, kan reducere trykket med 10–15 PSI.
• Underdimensioneret forsyningsledning: En ½-tommer linje, der fodrer mere end tre eller fire stødsprinklere, vil typisk sulte dem for tryk. Opgradering til ¾-tommer rør kan genvinde 8-12 PSI i almindelige boligopsætninger.
• Kommunalt forsyningstrykfald: Nogle vandværker reducerer hovedledningstrykket i spidsbelastningstimerne. Ved at planlægge din kunstvanding til tidlig morgen (før kl. 06.00) undgår du ofte dette.
• Trykregulatorfejl: Hvis dit hjem har en trykreducerende ventil (PRV), og den er fejlet, kan du have enten meget lavt eller uregelmæssigt svingende tryk. En blikkenslager kan erstatte en PRV for $150-$350 afhængigt af placering.

Tilstoppet dyse eller snavs i vandvejen

En delvist eller helt tilstoppet dyse begrænser vandstrålen, der driver deflektorarmen. Selv en lille reduktion i jethastighed kan være nok til at forhindre rotation. Slagsprinklerdyser har åbninger typisk mellem 0,09 og 0,18 tommer i diameter - små nok til, at et enkelt sandkorn, et stykke rørskala eller et fragment af rodmateriale kan forårsage en blokering.

Identifikation af en tilstoppet dyse

Tænd for vandet og se sprøjtemønsteret. En sund slagsprinkler giver en ren, tæt strøm. En tilstoppet dyse giver en svag, diffus spray, en uregelmæssig blæserform eller slet ingen strøm - selv når trykket ved ledningen er tilstrækkeligt. Du kan også bemærke, at deflektorarmen rykker uden at fuldføre et fuldt sving.

Rengøring af dysen trin for trin

1. Sluk for vandtilførslen til sprinkleren.
2. Skru dysen af ​​sprinklerhovedet. De fleste slagsprinklerdyser er gevindskåret og fjernes med en kvart omgang mod uret, eller de kan holdes af en lille holdestift.
3. Hold dysen op mod lyset for at kontrollere, om der er synlig forhindring.
4. Læg dysen i blød i hvid eddike i 15-30 minutter, hvis der er mineralsk belægning (almindelig i områder med hårdt vand over 200 mg/L hårdhed).
5. Brug en tynd tråd, tandstikker eller dyserengøringsværktøjet, der følger med mange sprinklersæt til forsigtigt at rydde åbningen. Brug aldrig et bor - det vil forstørre åbningen og permanent ændre flowhastigheden.
6. Skyl dysen ved at løbe vand baglæns gennem den.
7. Geninstaller og test.

Hvis tilstopning er et tilbagevendende problem, skal du installere en Y-filterfilter på forsyningsledningen opstrøms for dine sprinklere. Et 150-mesh skærmfilter koster $10-$25 og fjerner det meste affald, før det når dysen.

Slidt, svag eller ødelagt deflektorarmsfjeder

Fjederen på deflektorarmen er hjertet i slagmekanismen. Over tid - især i sprinklere, der udsættes for UV-stråling, ekstreme temperaturer eller mineralfyldt vand - mister denne forår spænding, korroderer eller går helt i stykker. En fjeder, der har mistet selv 20-30 % af sin oprindelige spænding, kan ikke længere returnere armen med tilstrækkelig kraft til at dreje hovedet , selv når vandtrykket og dysens tilstand er helt i orden.

Diagnosticering af en defekt fjeder

Med vandet slukket skubbes deflektorarmen manuelt til siden og slip den. En god fjeder skal trykke armen fast og hørbart tilbage. Hvis armen glider langsomt tilbage, vender kun halvvejs tilbage, eller du kan se synlig korrosion eller et brud på spolen, er fjederen problemet. På mange stødsprinklere er fjederen en lille torsionsspole, der er fastgjort til omdrejningspunktet på deflektorarmen.

Udskiftning af fjeder

Udskiftningsfjedre til almindelige mærker som Rain Bird, Nelson og Orbit er tilgængelige for $2-$8 og kommer typisk i multipakninger. For at erstatte:

1. Fjern deflektorarmen ved at trykke på holdeklemmen eller skubbe drejetappen ud, afhængigt af din model.
2. Bemærk orienteringen af ​​den gamle fjeder, før du fjerner den - tag et billede, hvis det er nyttigt.
3. Sæt den nye fjeder på armen og kropsankerpunktet i samme konfiguration.
4. Sæt armen på igen, og test snaphandlingen manuelt, før du tænder for vandet.

Hvis du ikke kan købe en nøjagtig udskiftningsfjeder, er det normalt mere økonomisk at udskifte hele sprinklerhovedet. Et slagsprinklerhoved af messing af høj kvalitet koster $8-$20 og vil overleve flere fjederudskiftninger, hvis karrosseriet allerede har været i drift i flere år.

Fastlåst eller korroderet drejeleje

Drejelejet - den centrale bøsning, som hele hovedet roterer omkring - kan blive grebet på grund af opbygning af mineralskala, korrosion eller fysisk skade. Når lejet sætter sig fast, kan selv en perfekt fungerende slagmekanisme ikke rotere hovedet, fordi der er for meget friktion ved det centrale led.

Sådan testes lejet

Med vandet slukket, prøv at dreje sprinklerhovedet med hånden. Et korrekt fungerende hoved bør dreje frit med minimal modstand - du bør være i stand til at rotere det med to fingre, næsten uden anstrengelse. Hvis hovedet er stift, kræver kraft eller slet ikke vil dreje, er lejet kompromitteret.

Frigør et stift leje

• Let korrosion eller skæl: Påfør et gennemtrængende smøremiddel som WD-40 eller et dedikeret sprinklersmøremiddel på drejeleddet. Arbejd hovedet frem og tilbage manuelt i 2-3 minutter. Gentag om nødvendigt, og skyl derefter med vand, før du genoptager vanding.
• Tung skala (områder med hårdt vand): Adskil hovedet, læg pivotkomponenterne i blød i en 50/50 hvid eddikeopløsning i 1-2 timer, skrub med en lille børste, skyl og saml igen.
• Fysisk skade: Hvis lejet er revnet, rillet eller deformeret, er udskiftning den eneste pålidelige løsning. I de fleste stødsprinklere er pivotsamlingen integreret i kroppen, hvilket betyder, at hele hovedet skal udskiftes.

Undgå at bruge kraftigt fedt på stødsprinklerlejer - det tiltrækker snavs og gør problemet værre over tid. En tynd påføring af silikonebaseret smøremiddel er at foretrække til langsigtet pivotvedligeholdelse.

Forskydning eller beskadigelse af tripkrave

Slagsprinklere bruger en eller to justerbare udløsningskraver (også kaldet buestop eller reverseringskraver) til at definere rotationsbuen. Disse kraver sidder på kroppen af ​​sprinkleren og er i indgreb med en lille flig på det roterende hoved. Når hovedet når en krave, vipper tappen deflektorarmen til den modsatte side og vender omdrejningsretningen. Hvis en krave er gledet, brækket eller blevet tvunget ud af position, kan hovedet stoppe på det tidspunkt og aldrig vende tilbage - hvilket giver det udseende af, at rotationen er helt ophørt.

Kontrol og justering af turhalsbånd

Tænd for vandet og se hovedet, mens det roterer. Hvis den stopper på et bestemt punkt, og deflektorarmen ser ud til at sidde fast i én position, skal du kontrollere udløserkraven på det sted. Kraven skal sidde godt fast i sin rille og vinklet korrekt for at gå i indgreb med vendetappen.

• Skub kraven til en ny position på kroppen og test, om hovedet nu vender ordentligt.
• Hvis kravefligen er revnet eller brækket af, udskiftes kraven. Mange producenter sælger erstatningskravesæt for $3-$7.
• For helcirkel (360°) rotation skal vendekraven fjernes helt eller placeres, så den ikke går i indgreb under normal drift.

Affald anbragt i deflektorarmsmekanismen

Slagsprinklere monteret på overjordiske stigrør er særligt sårbare over for snavs, der sætter sig fast mellem deflektorarmen og sprinklerlegemet. Græsafklip, små rullesten, insektlegemer, frøstande og andet organisk materiale kan sætte sig fast i armen i åben eller lukket position. Dette er især almindeligt i områder, hvor græsslåning eller vindspredning regelmæssigt bringer affald i kontakt med sprinkleren.

Rydning af affald

Sluk for vandet, og inspicér deflektorarmens omdrejningspunkt omhyggeligt. Brug et tyndt værktøj - en tandstikker eller en rettet papirclips fungerer godt - til at sondere rundt om drejetappen og fjerne alt materiale, der forhindrer fri bevægelse. Efter at have fjernet synligt snavs, løb vand gennem sprinkleren kort for at skylle eventuelle resterende partikler ud. Test armsnap-handlingen igen, før du lader sprinkleren være i drift.

Hvis indtrængen af affald er et vedvarende problem, kan du overveje at installere stødsprinkleren på en vægtet base med et beskyttende svøb , eller skifte til en pop-up sprinkler stil, der holder hovedet under jorden, når det ikke er i brug.

For højt vandtryk får hovedet til at låse

Mens lavt tryk er det mest almindelige trykrelaterede problem, kan for højt tryk også forhindre en stødsprinkler i at rotere korrekt. Når trykket overstiger ca 60–70 PSI , rammer vandstrålen afbøjningsarmen med for meget kraft - armen er skubbet så langt tilbage, at den overskrider sin returbane, eller den hydrauliske kraft fastholder i det væsentlige armen i den afbøjede position uden at tillade et rent snap-back. Dette viser sig som et hoved, der svinger uregelmæssigt eller blot forbliver stationært på trods af en stærk vandstrøm.

Diagnosticering af overtryk

Brug en trykmåler på forsyningsledningen, der forsyner zonen. Hvis det dynamiske tryk overstiger 55 PSI ved sprinklertilslutningspunktet, er overtryk en sandsynlig medvirkende årsag. Andre tegn omfatter dug eller dug ved dysen (fine dråber snarere end en sammenhængende strøm), vandhammerstøj i rørene, når zonen aktiveres, eller hyppige membranfejl i nærliggende magnetventiler.

Løsninger til højtryk

• Installer en trykregulator på forsyningsledningen før vandingszonen. Zonespecifikke regulatorer, der reducerer trykket til et forudindstillet niveau (typisk 30 eller 45 PSI), er tilgængelige for $15-$40.
• Brug en delvist lukket kugleventil på zonetilførslen for at reducere flowet og derved reducere det dynamiske tryk. Dette er en grov justering, men kan fungere i en knivspids.
• Skift til en større dysestørrelse på stødsprinkleren for at tillade mere flow ved samme tryk, hvilket reducerer strålehastigheden og armslagskraften.

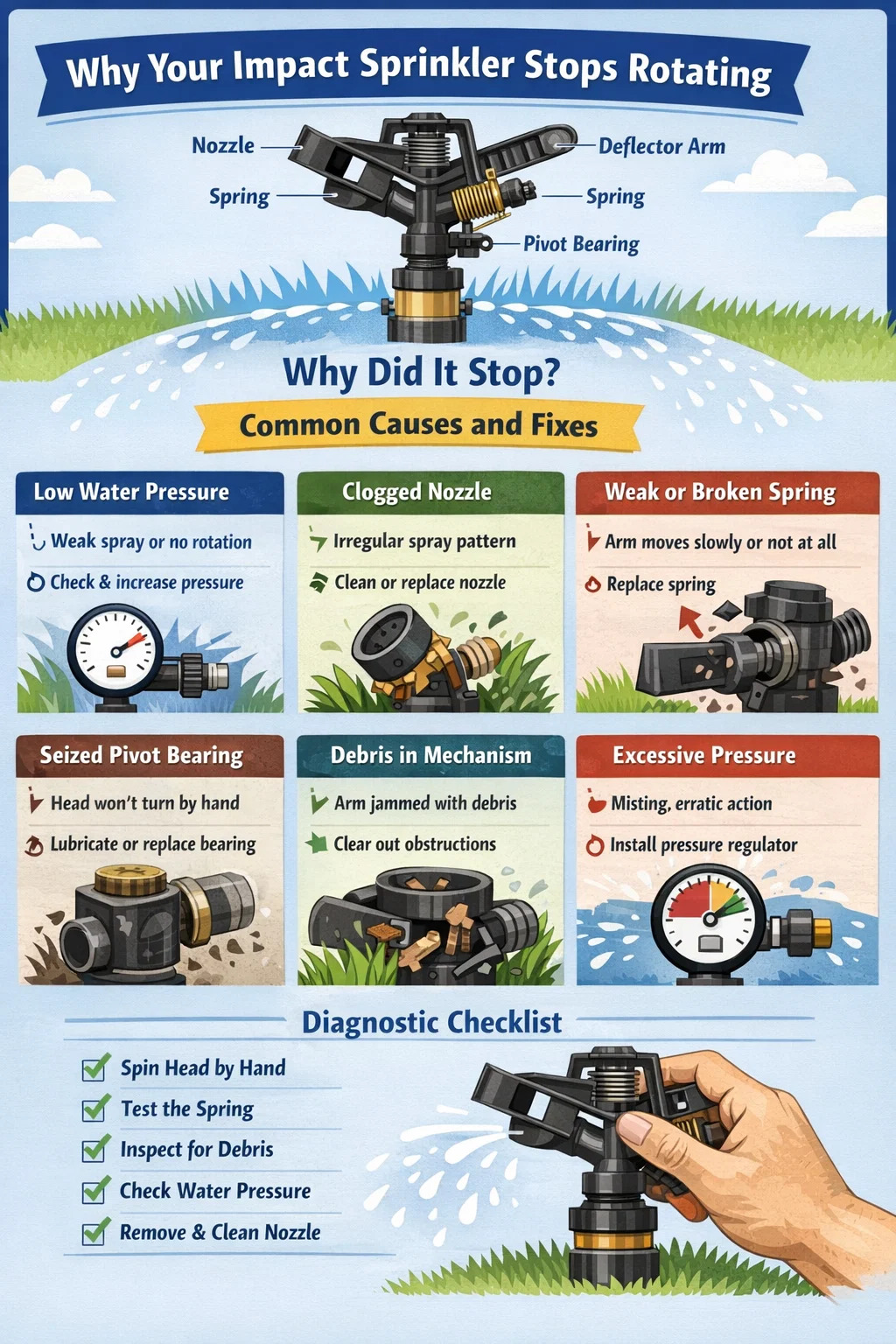

Sammenligning af almindelige fejltilstande på et øjeblik

Tabellen nedenfor opsummerer de mest almindelige årsager til, at en stødsprinkler holder op med at rotere, hvordan man identificerer hvert problem og de typiske omkostninger for at løse det:

Trin-for-trin diagnoseproces for enhver stødsprinkler

I stedet for at gætte, skal du arbejde gennem denne logiske sekvens, når din stødsprinkler holder op med at rotere. Hvert trin eliminerer en kategori af årsag, før du går videre til det næste.

1. Tjek håndrotation: Med vandet slukket, drej hovedet med hånden. Hvis det er stift, skal du tage fat på drejelejet før noget andet.
2. Test deflektorarms fjeder: Skub armen til side og slip. Hvis den ikke klikker fast tilbage, skal fjederen udskiftes.
3. Undersøg for synligt affald: Se rundt om armens omdrejningspunkt, mundstykket og kraveområdet for fremmedlegemer.
4. Tænd for vandet og observer: Bemærk, om der overhovedet er en spray, kvaliteten af strålen, og hvilken del af rotationscyklussen der fejler.
5. Mål tryk: Brug en måler på forsyningssiden. Bekræft, at zonen fungerer mellem 30 og 55 PSI.
6. Fjern og inspicér dysen: Rengør eller udskift efter behov baseret på, hvad du finder.
7. Tjek turhalsbåndene: Kontroller, at de er korrekt placeret og intakte, hvis hovedet stopper på et bestemt punkt.
8. Udskift hovedet, hvis alt andet fejler: Hvis rengøring, justering og smøring ikke har løst problemet, er et nyt hoved den mest omkostningseffektive løsning.

Forebyggende vedligeholdelse for at holde stødsprinklerne roterende pålideligt

De fleste stødsprinklerproblemer kan forebygges med grundlæggende sæsonbestemt vedligeholdelse. Et korrekt vedligeholdt slagsprinklerhoved kan holde 10-20 år i boligapplikationer - en væsentlig forskel sammenlignet med enheder, der ikke får nogen opmærksomhed og fejler inden for 3-5 år.

Forårsstartcheckliste

• Skyl forsyningsledningerne, før du tilslutter sprinklere for at fjerne snavs, der kan have samlet sig under vinterstop.
• Undersøg hvert sprinklerhoved for revner, især omkring dysen og omdrejningsområdet, hvor fryse-tø-cyklusser forårsager størst skade.
• Test deflektorarmsfjederen på hvert hoved. Udskift alle, der har mistet spændingen.
• Kontroller, at drejelejet roterer frit, og påfør et let lag med silikonesmøremiddel, hvis hovedet føles stift.
• Bekræft dysens tilstand, og fjern eventuelle belægninger eller snavs.
• Bekræft, at buestopkravens positioner ikke har ændret sig under opbevaring eller frysebegivenheder.

Vedligeholdelse i løbet af sæsonen

• Lav en visuel kontrol af hver zone en gang om måneden. Gå rundt i området, mens systemet kører, og se efter hoveder, der ikke roterer eller sprøjter i en uventet retning.
• Efter klipning eller andet arbejde i nærheden af ​​sprinklerstigerne skal du kontrollere, at der ikke er skubbet snavs ind i armmekanismen af ​​udstyrsvibrationer eller vind.
• Hvis du befinder dig i et område med hårdt vand (over 150 mg/L calciumcarbonat), skal du overveje en kort skylning med eddike af dyseområdet midt på sæsonen for at forhindre kalkopbygning.

Efterår vinterisering

• Dræn eller blæs alle ledninger ud før den første hårde frysning for at forhindre vandet inde i dysen og drejehuset i at udvide sig og revne hovedet.
• Hvis hovederne er på overjordiske stigrør, der ikke kan tømmes helt, skal du fjerne dem og opbevare dem indendørs om vinteren.
• Læg mærke til eventuelle hoveder, der viste problemer i løbet af sæsonen, så du kan løse dem inden foråret i stedet for at krybe, når vandingssæsonen starter igen.

Hvornår skal du udskifte i stedet for at reparere

Der er situationer, hvor fortsat reparation ikke er det rigtige opkald. Overvej at udskifte hele slagsprinklerhovedet, når:

• Hovedet er mere end 10-12 år gammelt og har krævet flere reparationer inden for en enkelt sæson.
• Kroppen er revnet eller viser betydelig korrosion, der påvirker den strukturelle integritet.
• Udskiftningsdele (fjedre, dyser, kraver) til din specifikke model er ikke længere tilgængelige.
• Drejelejet er permanent ridset eller rillet, og et udskiftningsleje er ikke tilgængeligt separat.
• De samlede omkostninger til dele til reparationen nærmer sig eller overstiger prisen på et nyt hoved.

Et nyt slagsprinklerhoved af messing fra et velrenommeret mærke som Rain Bird, Nelson eller Orbit koster typisk $10-$25 . I betragtning af, at et enkelt serviceopkald fra en kunstvandingsentreprenør kan køre $75-$150 i timen, repræsenterer reparation eller udskiftning af stødsprinklerhoveder selv næsten altid den bedste værdi - især når du har diagnosticeret problemet korrekt ved hjælp af trinene ovenfor.
